GstarBIM - ② 인테리어 설계 기능 소개
- 관리자
- 26.06.05
- 조회 218
GstarBIM은 건축 설계, 인테리어 설계, MEP 설계, 문서화 및 시각화 기능을 통합 제공하는 BIM(Building Information Modeling) 솔루션입니다.파라메트릭 모델링과 지능형 객체 기반 설계 환경을 통해 설계 변경 사항을 자동으로 반영하고, 프로젝트 전 과정에서 일관된 BIM 데이터를 유지할 수 있습니다.
이번 글에서는 GstarBIM의 인데리어 디자인 기능을 중심으로 주요 특징과 활용 방법을 소개합니다.
몰입형 인테리어 설계 워크플로우
GstarBIM은 파라메트릭 맞춤형 가구 설계, 지능형 타일링, 조명 및 천장 설계 도구를 제공하여 평면 설계부터 3D 렌더링까지 전체 인테리어 설계 워크플로우를 지원합니다.
또한 재질(Material), 색상(Color), 조명(Lighting)의 실시간 시뮬레이션 기능을 제공하며, 정확한 설계 데이터, 자재 목록(BOM), 비용 산출 정보를 생성하여 효율적이고 일관된 인테리어 설계 업무를 지원합니다.
Room Maker
Room Maker는 파라메트릭 기반의 인테리어 설계를 지원하여 설계 및 공간 연출 작업의 유연성을 높여줍니다.
문, 창문, 커튼, 전기 설비, 걸레받이(Baseboard), 벽 및 바닥 타일, 장식용 아트워크 등 다양한 인테리어 요소를 파라메트릭 방식으로 배치할 수 있으며, 이를 통해 효율적인 레이아웃 수정과 일관된 실내 모델링이 가능합니다.

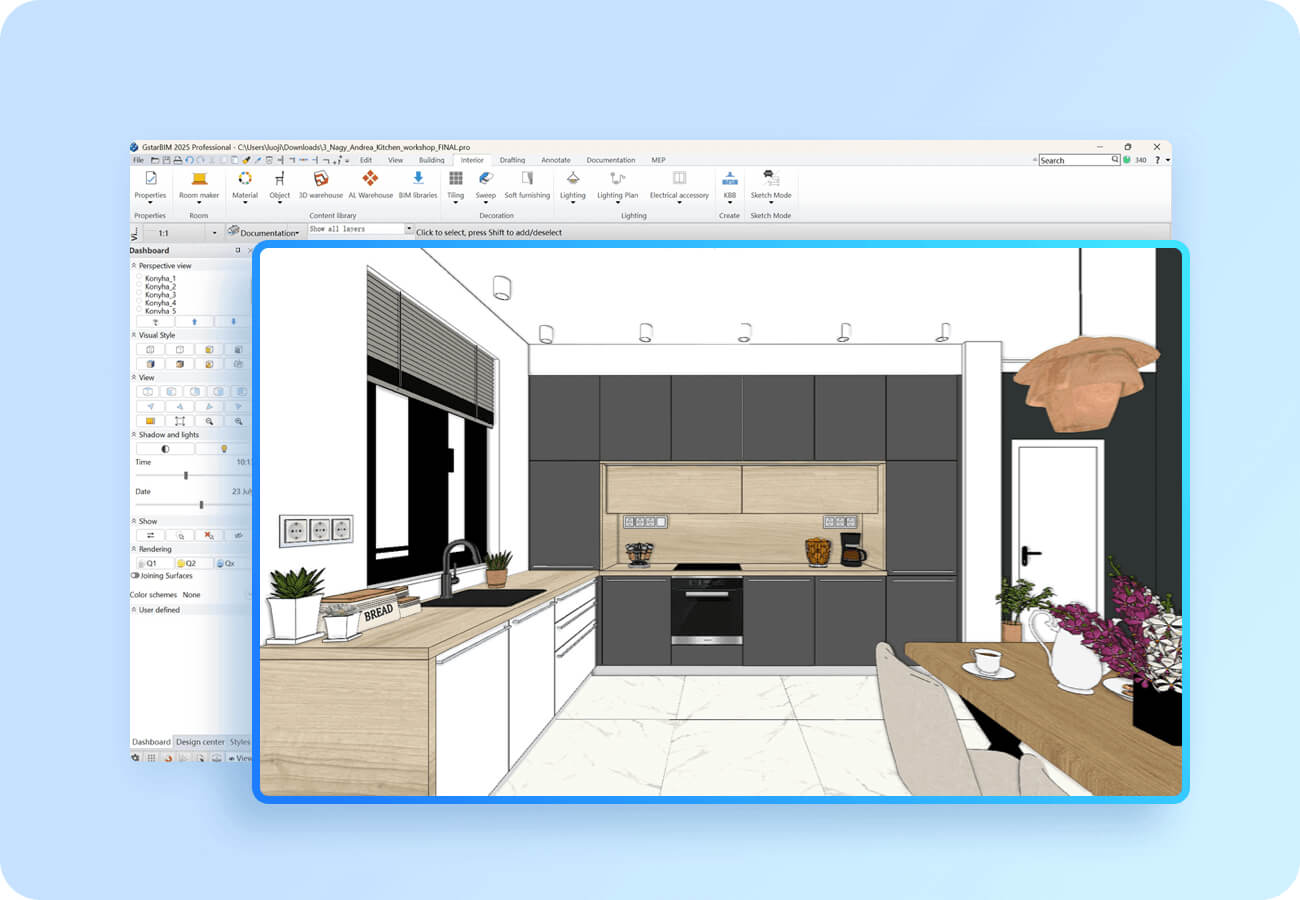

가구 설계를 위한 KBB 모델링 및 스마트 오브젝트
고도로 유연한 파라메트릭 캐비닛 설계 기능을 통해 다양한 형태의 도어 패널을 손쉽게 생성하고 조합할 수 있습니다. 또한 곡선형 캐비닛과 이에 연동되는 상판(Countertop), 걸레받이(Baseboard) 설계를 지원하며, 캐비닛 분해도, 재단 목록(Cutting List), 자재 명세서(BOM)를 자동으로 생성합니다.
이와 함께 Smart Object Parts는 복잡한 가구 부품을 효율적으로 생성할 수 있는 인터페이스를 제공하며, Smart Object Assembly 기능을 통해 Loft 도구와 Smart Object Parts로 생성된 부품을 조합하여 다양한 형태의 소파 및 패브릭 가구를 제작할 수 있습니다.
타일링 및 조명 설계
고급 타일링 설계 도구는 복잡한 타일 시공 작업을 단순화하며, 타일 패턴을 자동 계산하고 줄눈(Grout)을 최적화하여 자재 낭비를 줄여줍니다. 또한 수량 산출(Quantity Takeoff) 기능도 함께 지원합니다.
조명 설계 기능은 조명기구 배치, IES 데이터 가져오기, 다중 매개변수 기반 광원 조정을 지원합니다. 간단한 조명 배치부터 복잡한 조명 계획까지 IES 기반의 정확한 조명 시뮬레이션을 제공하여 신뢰성 높은 조명 설계를 수행할 수 있습니다.

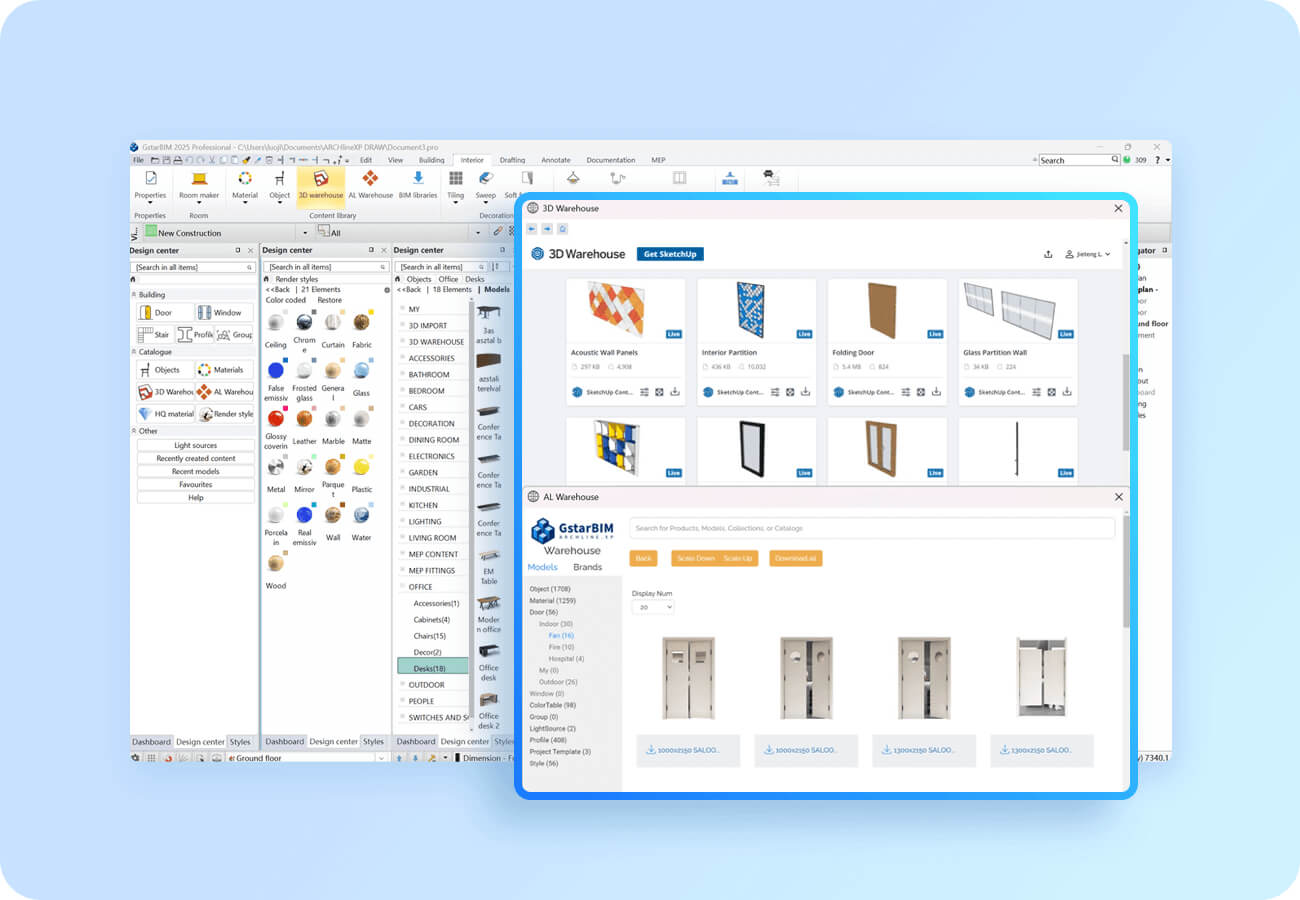

컴포넌트 및 재질 라이브러리
GstarBIM은 AL Warehouse 및 Trimble 3D Warehouse를 통합하여 다양한 컴포넌트를 직접 다운로드하여 사용할 수 있습니다.
또한 .skp, .rfa, .3ds를 포함한 50개 이상의 파일 형식을 지원하며, 컴포넌트 가져오기(Import) 및 일괄 내보내기(Batch Export)를 지원하여 컴포넌트 및 재질 라이브러리의 손쉬운 공유와 이전이 가능합니다.
GstarBIM은 파라메트릭 인테리어 설계, 가구 모델링, 조명 설계, 타일링 설계 및 라이브러리 관리 기능을 통해 효율적인 BIM 기반 인테리어 설계 환경을 제공합니다. 또한 설계부터 시각화까지 일관된 워크플로우를 지원하여 생산성을 향상시키고 보다 정확한 설계 결과를 제공합니다.
다음 글에서는 GstarBIM의 효율적인 문서화 기능을 소개합니다.
